从宇宙辐射中夺回在轨卫星：星测未来成功OTA修复卫星载荷故障

近日，星测未来顺利通过在轨OTA完成了GRID-10B载荷的EMMC修复，恢复因EMMC故障而中断的在轨观测任务。这是业内报告的首例成功完成EMMC故障在轨分析、定位、修复，并给出轨道辐射环境对比分析的案例。

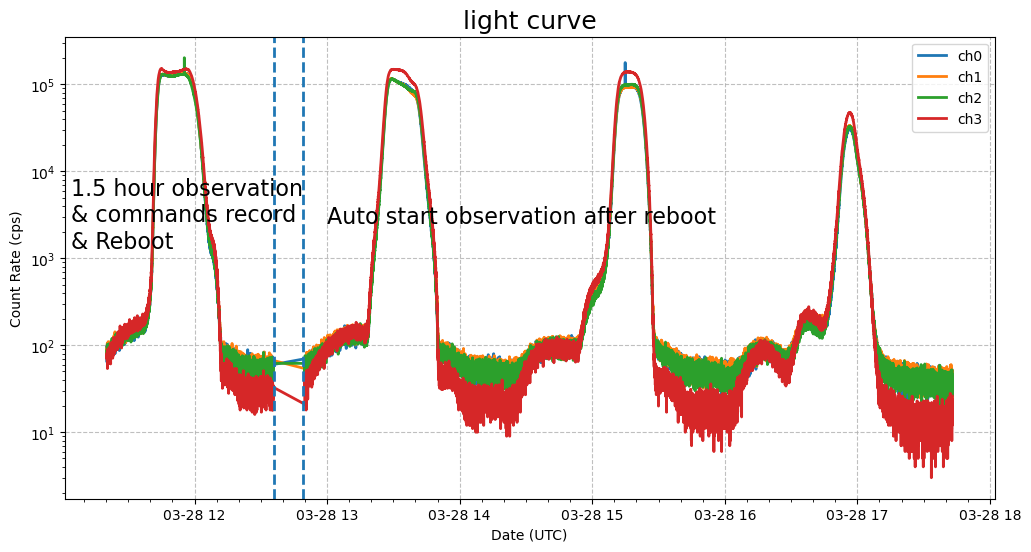

下图为修复后天格10B载荷获取的光变曲线。

>>GRID-10B出现EMMC故障

GRID-10B是清华大学“天格计划”联合星测未来研制的空间科学观测载荷，于2024年6月发射入轨。与之前使用较多的500km太阳同步轨道不同，GRID-10B首次采用了630km的30°低倾角轨道。

GRID-10B载荷沿用了具有多次在轨经历的高性能数采系统方案，在此之前，多套系统在在轨生命周期内均为零故障。然而，在入轨3个月后，GRID-10B载荷的两颗EMMC先后出现故障，导致载荷无法正常执行任务。

>>在轨OTA故障排查

GRID-10B载荷沿用了星测未来研制的软件定义、灵活开放的技术架构，针对载荷运行全流程内置了详细的状态及日志记录和分析功能，同时集成了完备的OTA升级功能，可实现载荷功能的灵活重构。在检测到载荷故障后，第一时间根据下行遥测和运行日志等信息对问题进行了初步分析，将故障问题定位于EMMC设备。为进一步分析EMMC故障原因，公司技术人员于地面平台新研了EMMC故障诊断工具，并对在轨卫星程序进行了OTA升级。

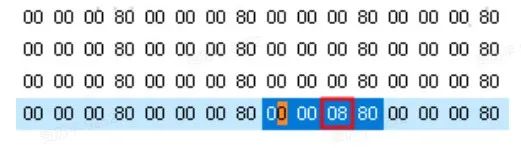

经分析，在轨卫星的EMMC内部未检测到有效的分区表信息，且分区表无法修复，从而导致挂载失败。深入分析EMMC内部数据，我们发现EMMC内部出现了关键数据的比特翻转，导致EMMC进入写保护状态，从而导致EMMC的分区表无法修复。下图为在轨获取到的EMMC内部数据，其中蓝框部分的正确数据应为0x80000000，在轨出现1bit翻转后，该数据变成了0x80080000，导致数据出错，这极大概率是由单粒子效应造成的。

>>轨道辐射环境分析

为了进一步分析EMMC故障原因，我们基于天格载荷的空间辐照探测能力，并结合AP8理论模型，从实测和模型数据两个角度对该轨道的辐射环境进行了详细评估。

天格载荷内部的SiPM芯片可以有效反映空间中的质子和带电粒子的通量水平。随着空间质子和带电粒子的辐照累积，SiPM漏电流会逐渐增大。下图为GRID-10B载荷SiPM漏电流随时间的变化曲线，在入轨30天左右即达到了1000uA的漏电流；

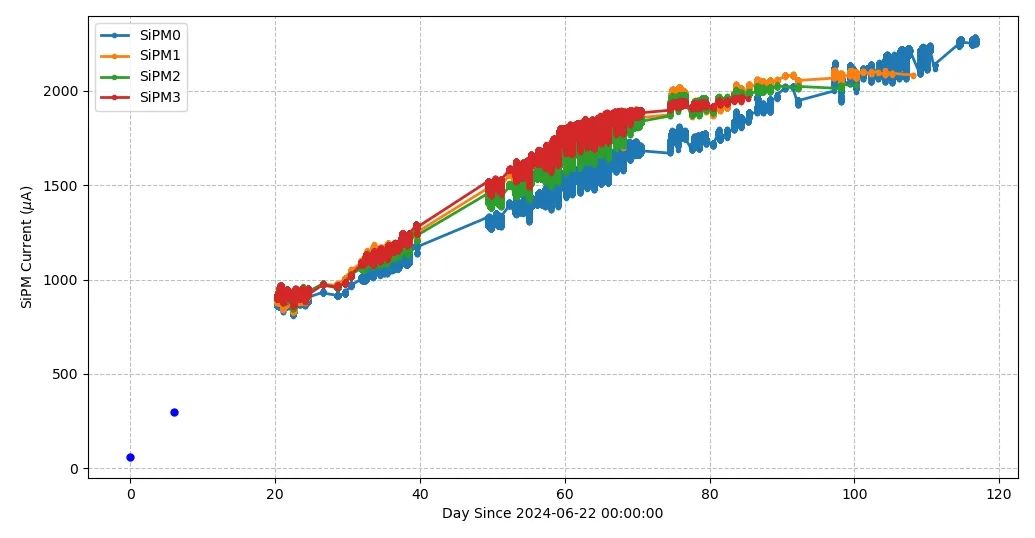

GRID-10B载荷（630km的30°低倾角轨道）SiPM漏电流随时间变化曲线

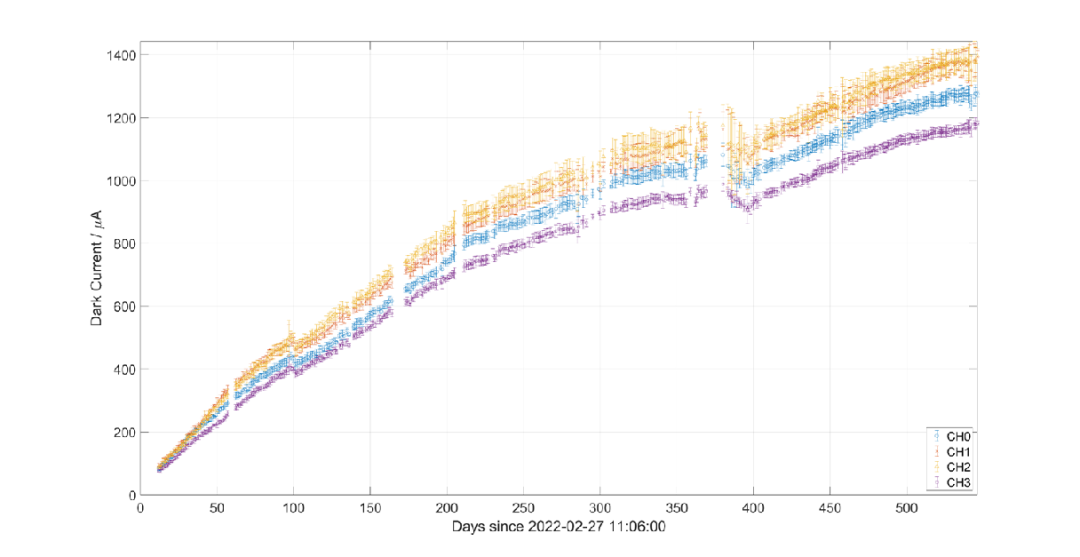

GRID-03B载荷（轨道高度550km，太阳同步轨道）SiPM漏电流随时间的变化曲线

而通过对比630km低倾角轨道与500km太阳同步轨道质子和电子平均通量图（根据AP8/AE8模型获取），可以看到630km低倾角轨道高能电子通量相比500km太阳同步轨道低一个量级，但高能质子通量却高4-6倍，而质子才是低轨轨道单粒子效应的主要贡献者之一，且是造成SiPM在轨漏电流增加的主要因素。

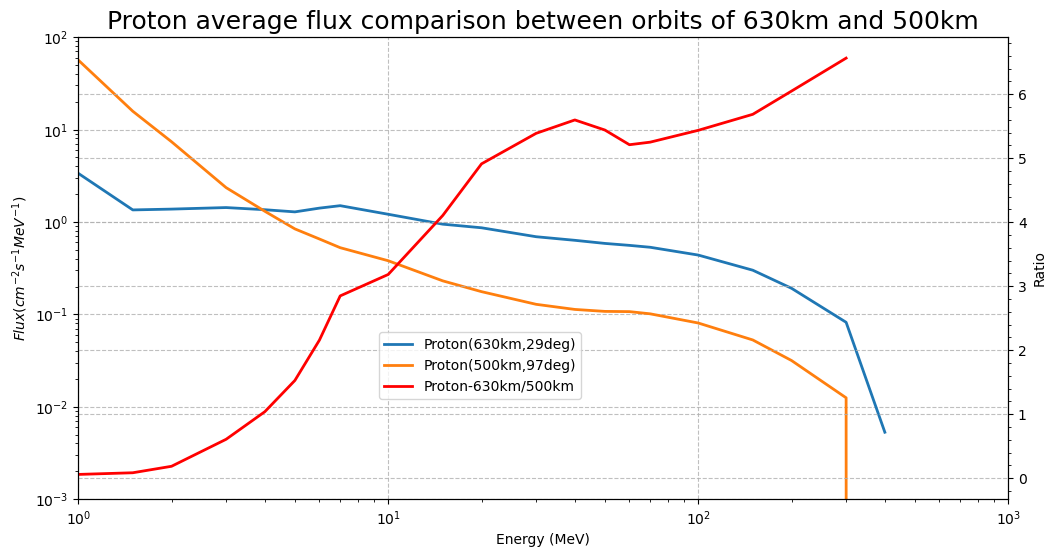

630km低倾角轨道与500km太阳同步轨道质子平均通量对比

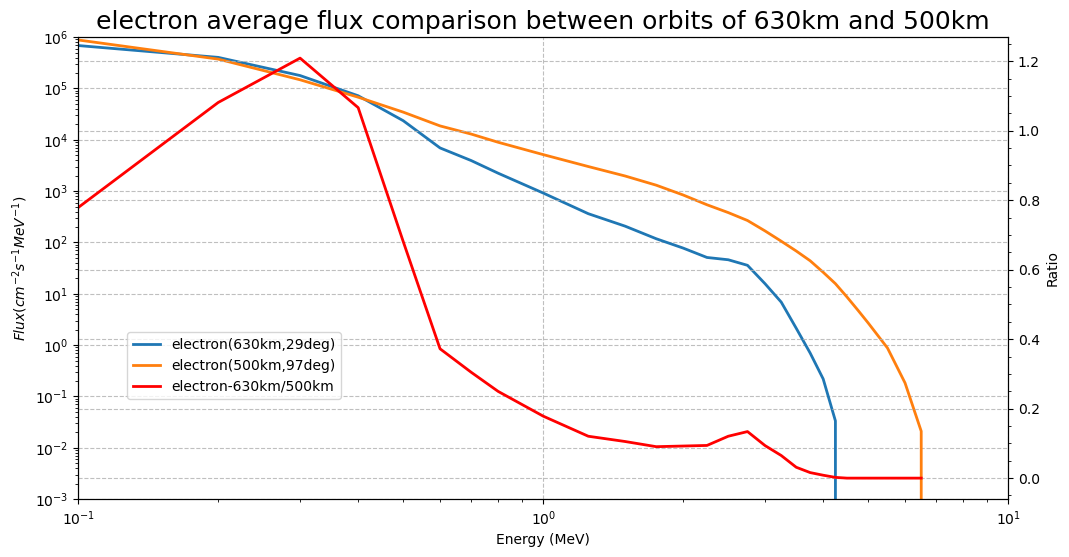

630km低倾角轨道与500km太阳同步轨道电子平均通量对比

>>在轨OTA故障修复

基于以上测试分析，我们与供应商合作，开发了EMMC修复工具，综合上注带宽和修复工具容量，采用了分包上注，星上合并的方式完成了工具上注、校验和在轨自动安装流程，并最终完成了两块EMMC的修复，修复后EMMC可以恢复正常工作。

同时，为了应对后续EMMC可能出现的问题，针对EMMC的定期自检和异常自动修复功能也以成熟APP的方式集成到了GRID-10B内部。

>>在轨修复经验复盘

通过本次在轨故障分析和成功修复的实践，我们得到了以下关键认知：

• 卫星载荷可靠性设计不容忽视，对关键设备或节点，冗余备份特别是异构冗余设计可以有效加强系统可靠性；我们的设备共设计有两颗小容量flash系统芯片和两颗EMMC存储芯片，此次在两颗EMMC均失效的情况，经特殊处理将flash用于临时存储EMMC故障诊断及修复工具，成功完成了EMMC的修复；

• 重视卫星载荷的OTA上注与软件重构能力，OTA更新是载荷软件在轨修复、更新的唯一途径，OTA流程设计应保证灵活易用高效，同时也应认识到卫星上注带宽也是决定OTA能力的关键因素；此次上注也沿用了公司长期迭代形成的OTA功能，除了可支持预期内的在轨更新模式外，还可支持自定义更新模式，也凸显了软件定义的设计优势；

• 卫星轨道设计时，需要分别评估辐射的总剂量效应和单粒子效应，从经验上来看，低倾角轨道因为不经过南北高维度电离辐射带，其总剂量效应应该优于太阳同步轨道，但实际评估下来，因为SAA区的质子分布，低倾角轨道反而可能更容易发生单粒子效应。

>>核心技术支撑

在此次修复过程中，星测未来两大核心技术相辅相成，发挥了至关重要的作用

• 软件定义卫星技术：

传统卫星采用专用航天器件，硬件与处理软件强绑定，平台开放较不足，类似传统的功能手机，出厂时功能固定，应用部署不灵活，难以支持新业务与机动任务。若传统卫星发生上述故障，在数据分析、软件修复、在轨验证方面，都存在一定阻碍。

而智能卫星计算平台采用软件定义架构，具备快速更新和重构卫星的开放功能，可以快速适应复杂多变的业务需求，形成新的业务能力；当问题发生时，通过上注链路安装新的替换程序或者修复补丁，能够避免重大财产损失，让卫星不再是固定资产，而是可以长期运营，产生可持续价值的可持续资源。

• 系统级可靠性加固技术：

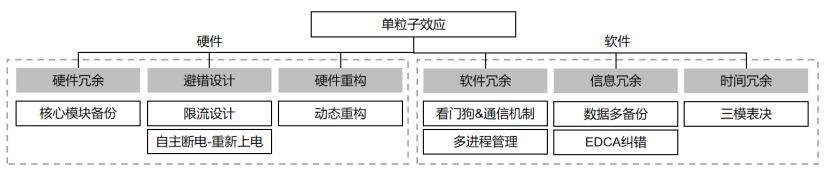

可靠性容错设计：主要考虑总剂量效应和单粒子效应，基于实测数据并依托 “天格计划” 成果进行轨道选择，降低总体辐射效应。针对总剂量效应，运用蒙卡分析确定元器件辐照水平，采取结构加厚、屏蔽材料优化等措施。对于单粒子效应，从硬件层、软件层和系统层协同保障，有效解决了载荷在太空环境下面临的可靠性挑战。

系统级健康管理：通过实时监测和智能分析来确保载荷稳定和快速恢复，包括数据采集、分析处理、预警机制和持续优化四个核心环节，实时对单机工作状态进行分析处理，在单机工作异常时可第一时间感知并定位到异常状态，并通过FPGA、GPU模块间的电源控制及时切断异常模块的电源，避免因单粒子闩锁或温度过高等原因导致的模块不可修复性损伤。

冗余设计：针对核心器件，比如电源模块、系统存储介质等，采用主备冗余设计，配合软件加固设计，可以实现系统级的可靠性容错加固。
